WaveDrom: 웨이브폼을 그리는 스마트 툴

디지털 시스템을 설계하거나 프로토콜을 다룰 때, 웨이브폼은 신호의 타이밍과 동작을 표현하는 데 중요한 역할을 합니다. 디버깅이나 문서화를 하더라도 명확한 웨이브폼은 큰 차이를 만들어냅니다. 하지만 이걸 수작업으로 그리는 건? 시간도 많이 걸리고, 실수할 가능성도 큽니다.

이런 문제를 해결할 수 있는 스마트한 도구가 바로 WaveDrom입니다.

---

WaveDrom이란?

WaveDrom은 텍스트 기반으로 간단히 웨이브폼을 그릴 수 있는 오픈소스 도구입니다. JSON 형식으로 신호를 정의하면, WaveDrom이 이를 자동으로 시각화해줍니다. 사용자는 복잡한 그래픽 툴에 의존할 필요 없이, 간단히 코드 몇 줄로 정확하고 깔끔한 웨이브폼을 생성할 수 있습니다.

---

WaveDrom의 주요 특징

1. 텍스트 기반 정의
   • JSON 형식으로 웨이브폼을 정의할 수 있어 간단하고 직관적입니다.
   • 신호의 상태, 주기, 타이밍 등을 텍스트로 쉽게 표현 가능합니다.
2. 빠른 시각화
   • 텍스트를 작성하는 즉시 웨이브폼을 생성할 수 있어 빠른 피드백이 가능합니다.
   • 브라우저에서 바로 실행되므로 별도의 설치가 필요 없습니다.
3. 오픈소스
   • 누구나 자유롭게 사용할 수 있으며, 다양한 커뮤니티 지원이 제공됩니다.
   • GitHub 저장소를 통해 업데이트와 확장성을 제공합니다.
4. 문서화에 최적화
   • 기술 문서, 보고서, 프레젠테이션에 삽입하기 적합한 품질의 웨이브폼을 생성합니다.

---

WaveDrom 사용 방법

1. WaveDrom Editor 사용
   WaveDrom Editor 웹사이트를 열어 직접 코드를 작성하고 결과를 바로 확인할 수 있습니다.
2. JSON 코드 작성
   아래는 간단한 예제입니다:

{
  head: {
    text:
      ['tspan',
        ['tspan', {class:'error h3'}, 'error '],
        ['tspan', {class:'warning h4'}, 'warning '],
        ['tspan', {class:'info h3'}, 'info '],
        ['tspan', {class:'success h4'}, 'success '],
        ['tspan', {class:'muted h5'}, 'muted '],
        ['tspan', {class:'h6'}, 'h6 '],
        'default ',
        ['tspan', {fill:'pink', 'font-weight':'bold', 'font-style':'italic'}, 'pink-bold-italic']
      ]
  },
  signal: [
    {name: 'clk',   wave: 'p..Pp..P'},
    ['Master',
      ['ctrl',
        {name: 'write', wave: '01.0....', node: '01.a....'},
        {name: 'read',  wave: '0...1..0', node: '0...b..c'}
      ],
      {name: 'addr',  wave: 'x3.x4..x', data: 'A1 A2'},
      {name: 'wdata', wave: 'x3.x....', data: 'D1'   },
    ],
    {},
    ['Slave',
      ['ctrl',
        {name: 'ack',   wave: 'x01x0.1x'},
      ],
      {name: 'rdata', wave: 'x.....4x', data: 'Q2'},
    ]
  ],
  edge: [
    'a~b t1', 'b<->c time 3',
  ]
}

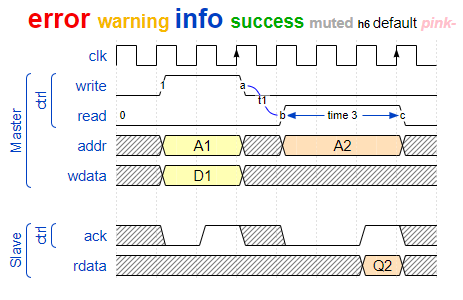

결과 확인

위의 코드를 WaveDrom Editor에 입력하면 깔끔한 웨이브폼이 생성됩니다.

---

WaveDrom을 추천하는 이유

• 효율성: 수작업 없이 간단히 웨이브폼을 작성할 수 있습니다.
• 재사용성: JSON으로 작성된 코드는 수정과 공유가 용이합니다.
• 전문성: 직관적인 그래픽으로 문서나 발표 자료의 완성도를 높여줍니다.

---

마무리

WaveDrom은 복잡한 신호와 타이밍을 간단히 시각화할 수 있는 강력한 도구입니다. 디지털 설계자, 프로토콜 엔지니어, 또는 기술 문서 작성자라면 한 번쯤 사용해 보세요. 작업의 효율성과 품질을 동시에 높일 수 있을 것입니다.

👉 WaveDrom Editor 바로가기
