데이터사이언스 - Graphviz 툴 설치

데이터사이언스 - Graphviz 툴 설치

다양한 데이터을 그래프로 쉽게 보여주기 위해서 꼭 필요한 툴이다.

파이썬이든 어떤 문서 생성기든 graphviz 기능을 많이 활용하고 있는 듯 하다.

윈도우즈에 이 유틸리티를 설치해 보자.

graphviz 설치

우선, 다운로드 페이지로 방문해서 설치파일을 다운로드 하자.

https://graphviz.gitlab.io/_pages/Download/Download_windows.html

Windows Packages

graphviz 홈페이지

설치는 별로 어렵지 않다. 그냥 다음 버튼만 누르면 해결!

그래도 설치되는 위치는 기억해 두도록! 시스템 Path 정보에 이 값을 넣어두면 편리하니깐~~

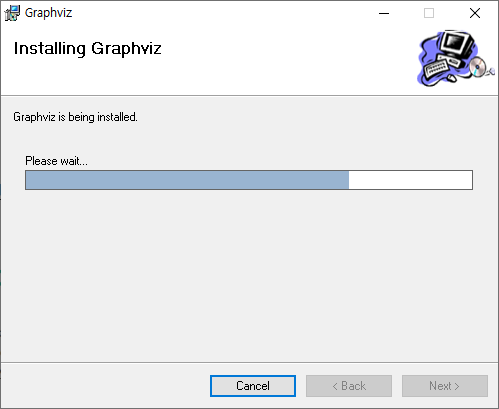

Graphviz 설치화면

Graphviz 설치 완료

아나콘다 파이썬 라이브러리 설치하기

여러군데에서 활용할 수 있도록 아나콘다에도 이 기능을 쓸 수 있도록 몇가지 명령어를 미리 입력해 두자.

conda install graphviz

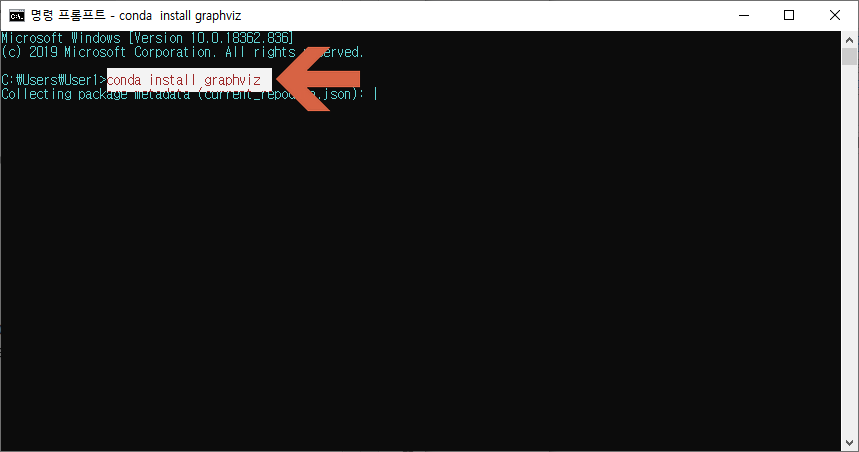

아나콘다 graphviz 설치

pip install graphviz

파이썬 graphviz설치 - pip install

윈도우즈 환경변수 등록하기

Path를 등록해 두면, 여기저기에서 불러다 쓰기 좋다. 아니면 매번 bin 폴더를 찾아가야 하니 아래와 같이 등록해 두자.

먼저 Path를 등록할 수 있는 창을 불러오자.

여러가지 방법이 있지만, 이런 방법도 있다. 윈도우 아래에 있는 검색바에서 "환경" 이라고만 치면, 쉽게 설정창을 실행할 수 있다.

시스템 환경 변수 편집

그럼, 익숙한 변수 설정을 할 수 있는 윈도우가 떡하니 나타난다.

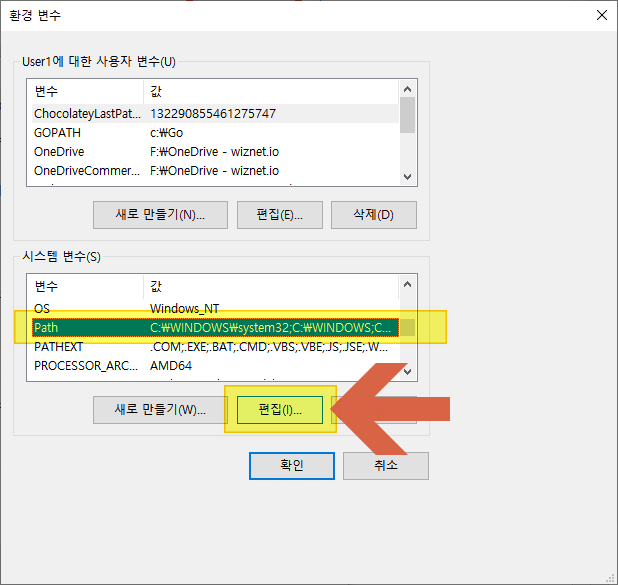

시스템 환경 변수 Path 편집

"환경 변수..." 버튼을 눌러, 설치한 graphviz 의 bin 폴더를 추가한다.

내 PC를 기준으로 하면 그 경로는 아래와 같다.

C:\Program Files (x86)\Graphviz2.38\bin

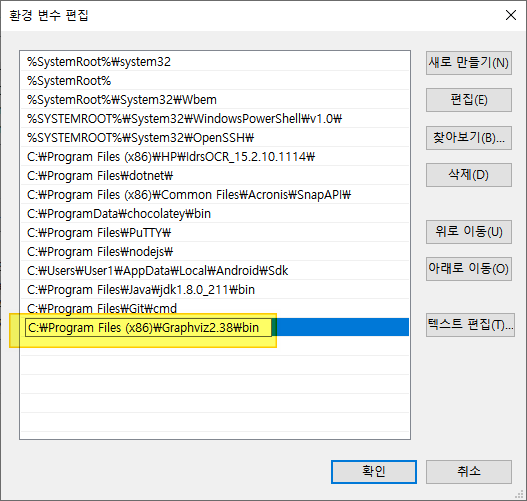

graphviz bin 폴더 Path에 추가

Graphviz 동작 확인

이제 graphviz 가 잘 설치되고, 시스템 경로 설정이 제대로 되었는지 확인해 보자.

"윈도우키+R" 누르고 cmd 명령을 실행해서 graphviz bin 폴더내에 있는 실행파일을 하나 호출해 본다.

여기서는 "gvedit.ext" 파일을 실행해 보았다.

graphviz bin 실행파일 확인

아주 잘 설치 된 듯 하다.

이상 끝.
