SPI 모듈을 확장해서 쓰려고 해서 찾아보게 된거고, 맨날 필요할 때 마다 찾아보니 귀찮네.

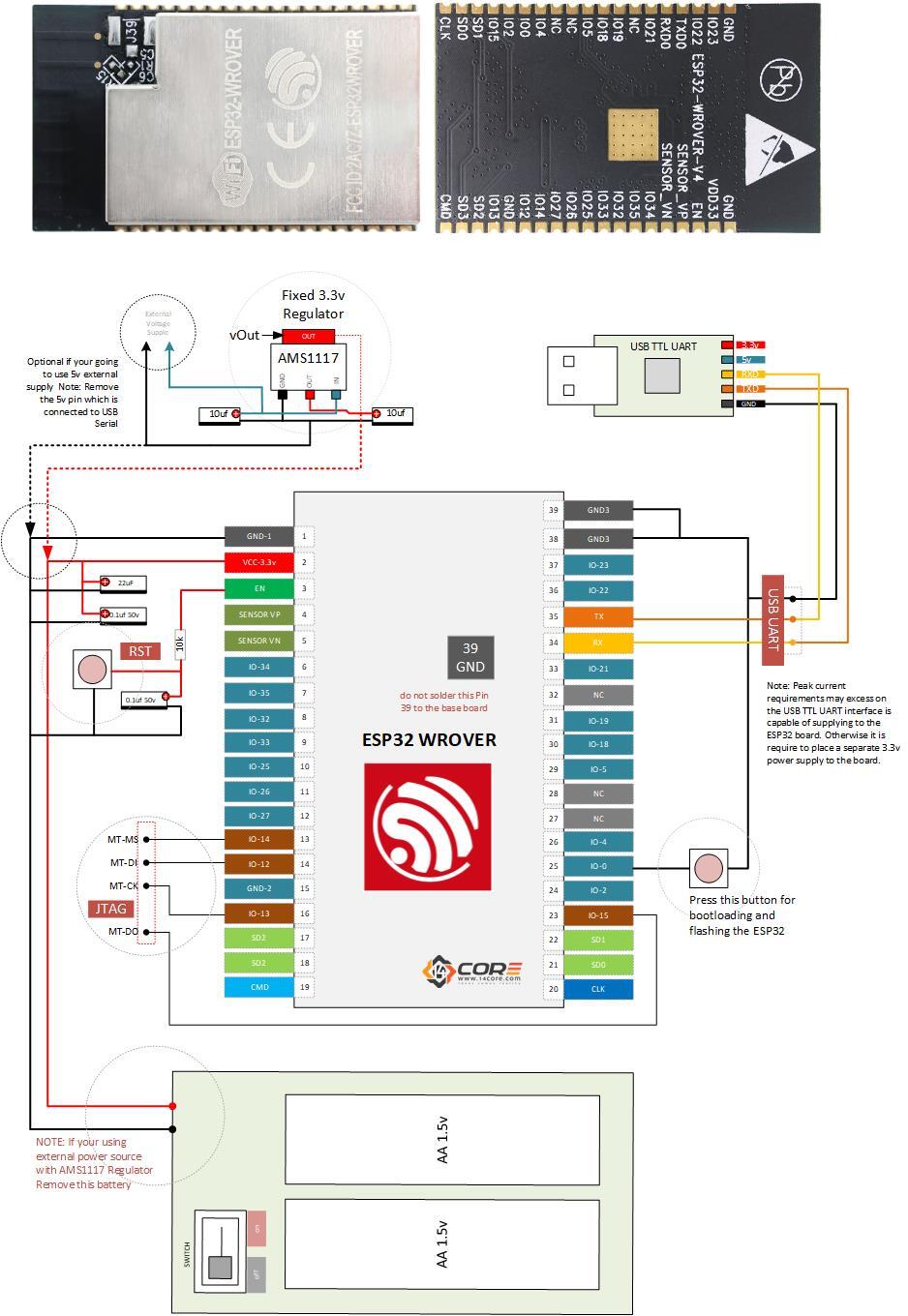

여기 아주 좋은 그림이 있어 저장 어떤 핀이 자유롭게 남아 있는지 보려고 하니까 아래 그림이 아주 좋다.
감사한 그림 출처는 여기 https://www.14core.com/wiring-bootloading-and-flashing-the-espressif-esp32-wrover/
Flash ESP32-WROVER, ESP WROOM32 with USB UART | 14core.com
ESP32 develop by ESPESSIF systems and some other development module and boards. The ESP32 WROOM 32 is a generic Wifi with Bluetooth, Bluetooth Low Energy Microcontroller module that provides a wide range of applications, from low-power networked sensors at
www.14core.com
SPI 모듈을 확장해서 쓰려고 해서 찾아보게 된거고,

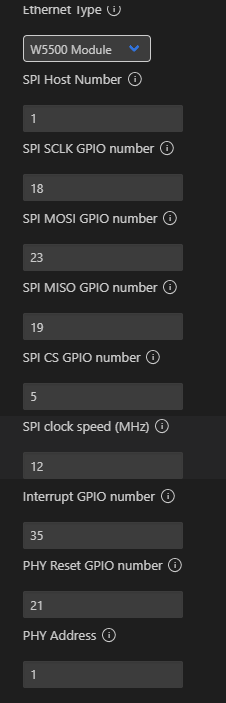

어떤 핀을 썼는지 저장해 두면, 아래 그림을 참고

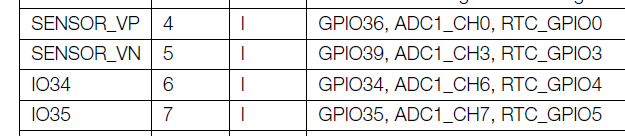

동작 확인은 한 것이니 되었고, 주의할 점은 아래 GPIO 번호가 붙은 핀들은 Input 전용이라는 사실!!
인터럽트 핀 처럼 Input으로만 쓰이는 것은 34, 35, 36, 39 핀 할당해서 쓰면 되고,
JTAG 에 붙여쓰는 GPIO12, 13, 14, 15 는 머 그냥 없는 핀으로 생각하고 쓰지 말자고
머 자세한 것은 데이터시트를 보자고
BJ.
