Nextion HMI 시리얼 업로드, 펌웨어 업데이트 v1.1 파이썬 코드 예제

Nextion HMI 디스플레이를 시리얼로 업데이트 하는 파이썬 코드를 간단하게 작성했다.

NEXTION HMI UPLOAD PROTOCOL v1.1 을 참고해서 작성하면 되는데, 많은 코드들이 github에도 많이 있다.

아주 간단하게 그냥 기본적으로 기능만 확인했는데, 일단 업데이트는 정상적으로 되는 것 같다.



코드는 테스트 전용입니다. 사용상 에러에 대한 책임은 없습니다. ㅋㅋ 무책임 버전이니 필요하신 분만 참고하세요.

import os
import serial
import time

ser = serial.Serial("COM8", 9600, timeout=1)

while True:
    a = f"DRAKJHSUYDGBNCJHGJKSHBDN"
    print(a)
    ser.write(a.encode())
    ser.write(b"\xff\xff\xff")
    a = f"connect"
    print(a)
    ser.write(a.encode())
    ser.write(b"\xff\xff\xff")
    ser.write(b"\xff\xff")
    a = f"connect"
    print(a)
    ser.write(a.encode())
    ser.write(b"\xff\xff\xff")
    response = b""
    while response[-3:] != b"\xff\xff\xff":
        response += ser.read(1)
    print(response)
    if response[:5] == b"comok":
        break

while True:
    file_name = "testfw.tft"
    file_size = os.path.getsize(file_name)
    print(f"File size: {file_size} bytes")
    while True:
        a = f"whmi-wri {file_size},921600,0"
        ser.write(a.encode())
        ser.write(b"\xff\xff\xff")
        ser.close()
        ser = serial.Serial("COM8", 921600, timeout=1)
        time.sleep(0.5)
        ack = ser.read(1)
        if ack != b"\x05":
            print(f"Error: did not receive 0x05, received {ack.hex()}")
            ser.close()
            ser = serial.Serial("COM8", 9600, timeout=1)
        else:
            break

    with open(file_name, "rb") as f:
        while True:
            data = f.read(4096)
            if not data:
                break
            ser.write(data)
            print(".")
            time.sleep(0.2)
            ack = ser.read(1)
            if ack != b"\x05":
                print(f"Error: did not receive 0x05, received {ack.hex()}")
    print("complete.")
    break

간단하게 테스트하기에는 충분할 듯.

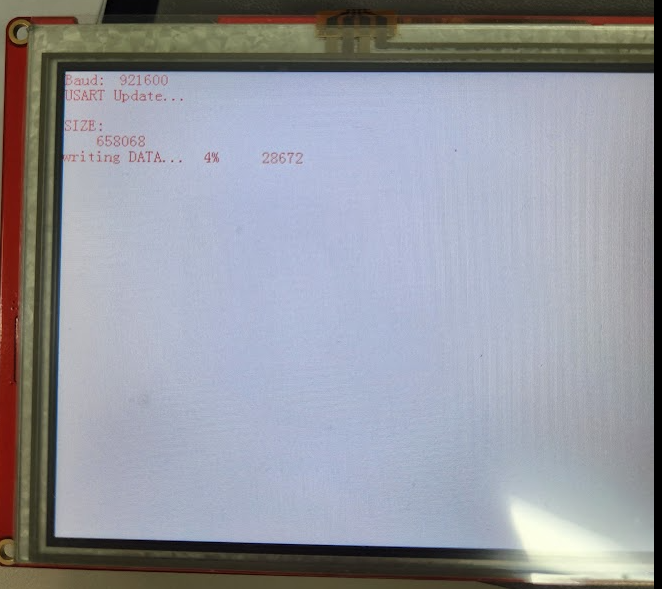

업로드 할때 시리얼 속도 변경되는 것
whmi-wri 명령에 대한 0x05 ack 확인 하는 것
파일을 4K 단위로 쪼개서 보내는 거랑 0x05 값을 확인 하는것만 주의 하면 된다.

이제 Nextion Editor 없이도 tft 파일만 있으면 업데이트 할 수 있다.
