IT/ASIC | FPGA 2024. 2. 16.
Verilog - 합성에 유리한 coding 스타일
HDL(Verilog, VHDL, ...) 머든 실제 합성이 설계한 대로 되지 않으면 완전 무용지물이다. 코딩때 부터 신경써야 하는데, 많이 까먹었네. 따로 정리한 문서를 찾아보자. 일단 아래글을 찾아와서, 정리해보자. (지금 정리중...읽고 내 생각 넣고 머 이렇게) 예제나 설명에 대한 자세한 내용은 아래 해당 블로그 님의 글을 방문해서 보심이 맞는것 같습니다. https://trts1004.tistory.com/12108949 일단은 제 개인 공부용으로 복사해서 정리중.... 추가로 자료가 하나더 있다. 엄청 기본적인것인데 5분이면 읽어본다. 함 읽어보자. 1. 블록도를 그려라, 라벨을 붙이고, 시그널 적고, width 명기하자. 2. 타이밍도를 그려라 최대한 자세하게 3. 합성 가능한 코드 템플릿(..
IT/ASIC | FPGA 2024. 2. 16.
Verilog - 곱셈이 합성이 되나요?
verilog에서 * operator를 사용하면 곱셈 전용 조합회로가 합성되는건가요? 이런 질문을 구글링에서 본적이 있다. 아무 생각없이 사용하다가, 타이밍 오류가 없으면 그냥 넘어갔던 것인데, 합성툴이 기본적인것은 컴포넌트가 있는 것 같아, 별로 개의치 않고 설계 했고, 프로토콜 설계에 있어서는 대부분 곱하기 나누기는 사용하지 않았었다. 아무튼 답변도 있어서 일단 저장 https://www.inflearn.com/questions/1065809/14%EC%9E%A5-%EC%A7%88%EB%AC%B8 네, 현업에서도 Verilog 로 곱셈을 기술할때, * 을 사용합니다. Synthesis (합성) 과정을 통해서, targeting 하는 공정 lib 에 있는 * (곱셈 layout) 을 사용하기 때문이고요..
IT/ASIC | FPGA 2018. 11. 28.
(2018)[IDEC 연구원 교육] Cell-Based 설계 Flow 교육
(2018)[IDEC 연구원 교육] Cell-Based 설계 Flow 교육 그리고, IDEC 의 강의 리스트에도 이 자료의 소개가 있다. (2018)[IDEC 연구원교육] Cell-based flow 교육 - http://www.idec.or.kr/vod/apply/view/?&no=144 [강좌 개요] - 디지털 칩 설계 전체 과정 중, 본 과정은 Front – End 과정을 다루는데 초심자의 눈높이에 맞추어 이론과 실습을 진행함. 기존의 Front-End 강좌에 Verdi Verification과정을 추가하여 새롭게 업데이트 했습니다 - IC Compiler 를 이용한 Layout 방법을 소개하고 Back-end 과정 진행 시 주의 사항에 대해서 학습할 수 있도록 합니다. [사전지식] 디지털 논리회로..
IT/ASIC | FPGA 2016. 7. 19.
Design compiler 관련 글 - Synopsys 합성 툴
Design compiler 관련 글 - Synopsys 합성 툴여기 저기 참 많이 있겠지만, 몇몇개 찾아서 본 자료들만 링크라도 모아 RTL 합성에 관련된 기본적인 내용이 잘 정리되어 있다. 아래 2개의 글만 숙지해도 문제가 없을 듯.Synthesis ABCs Part 1 - http://docslide.us/documents/syn-abc-part1.htmlSynthesis ABCs Part 2 - http://docslide.us/documents/syn-abc-part2.html그리고, 어렵게 찾아두는 한글 자료들. 열심히 하신 분들이 많이 계시네요. Design Compiler 정리 (http://blog.naver.com/PostList.nhn?blogId=beahey&from=postList..
IT 2014. 7. 17.
Xilinx ISE 에서 ngc 파일 사용하기

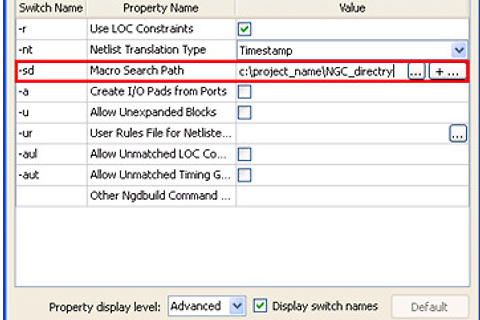

쉽다. 특정 IP나 module에 대한 합성된 ngc 파일을 가지고 있다면, ISE project에 간단하게 넣어서 사용할 수 있다. 더 간단할 수 있는데 툴이 약간 신경을 덜 써주는 것 같기도 하다. (그냥 ngc 파일만 add project 하면 되련만 ㅎ) 인터넷을 검색하면 아래의 글이 나온다. 여기가 정답인듯How-do-I-use-a-NGC-file-toanother-ISE-project그래도 간단히 정리해 보면, 그 다음 프로젝트 폴더에 해당 ngc파일을 복사해 둔다. (다른 폴더에 해도 된다. 그럼 아래 그림에서 해당 Path를 지정해 주면 된다.) 1. 일단 ngc 모듈의 이름을 동일하게 가진 빈파일을 하나 만들어야 한다. 여기서는 Black box로 표현하고 있다. 예제를 간단히 만들면 m..
IT 2012. 4. 17.
set_false_path / set_case_analysis
머 간단하게 정리하면,set_false_path means that particular path will not be considered for timing analysis. 즉 "타이밍 체크를 하지말아라" 라고 알려주는 구문,대부분, reset path 와 clock path 에 쓰여진다.그리고 multi clock을 사용하는 곳에서는 각 clock들 사이의 신호 교환 부분은 대부분 false path로 지정해야 한다.(아마, 설계에 sync logic은 들어가 있을 것으로 확신 ^^) source from http://lib.dicder.com/synthesis/2010/0615/228.html A false path can also be a path cross asynchronous clock do..
IT 2010. 5. 24.
[ASIC] lib to db files in Design Compiler
dc_shell> read_lib libs/aa.lib Reading '/libs/aa.lib' ... Warning: Line 45, The default_operating_conditions is not defined. operating_conditions 'WCCOM' is set as the default_operating_conditions. (LBDB-663) Technology library 'aa' read successfully 1 dc_shell> write_lib -f db aa Wrote the 'aa' library to 'aa.db' successfully. 1 요케요케..해봐요.. ..wiznXt..^O^..
